Instrucciones de instalación de brazos robóticos SWITEK para máquinas de moldeo por inyección -- Capítulo 12: Cableado robótico

Abstracto

Un pequeño error en el cableado de un brazo robótico puede provocar un desastre en la producción. Aquí encontrará los diagramas de cableado detallados para los brazos robóticos servo SWITEK de 3/5 ejes. Para máquinas de moldeo por inyección.

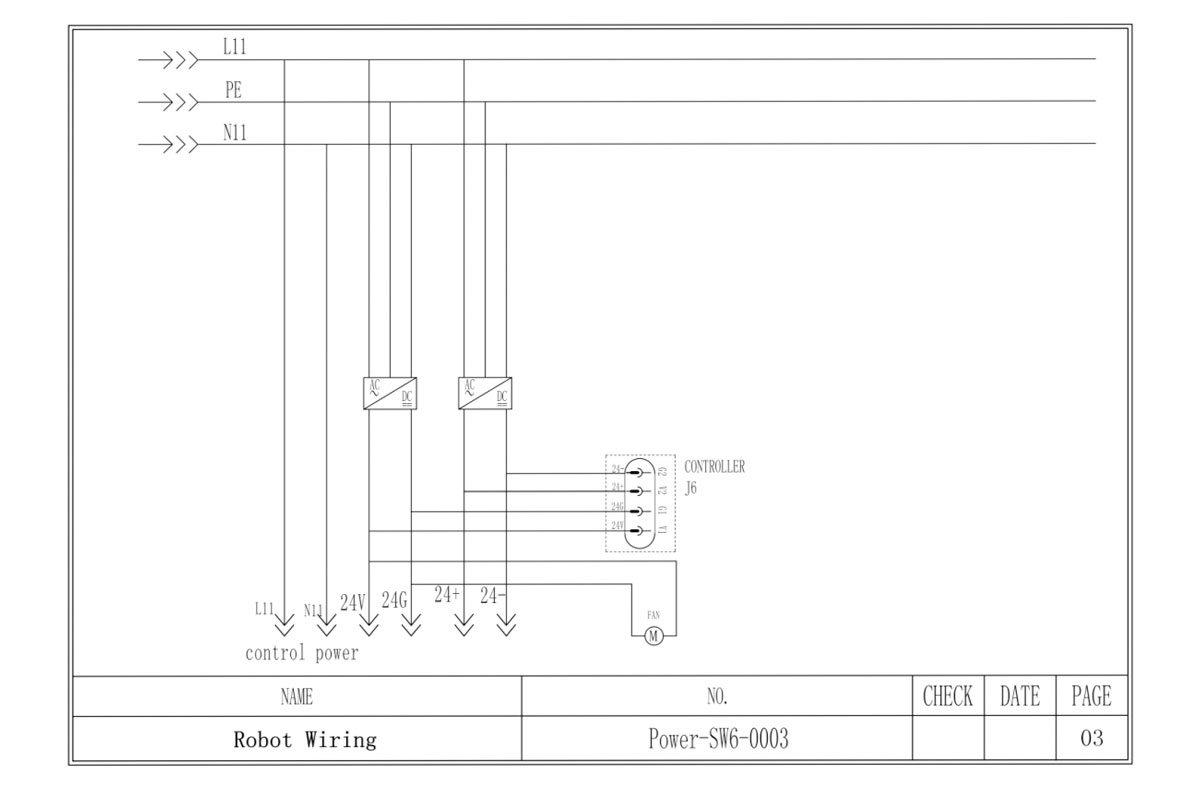

12.1 Alimentación conmutada

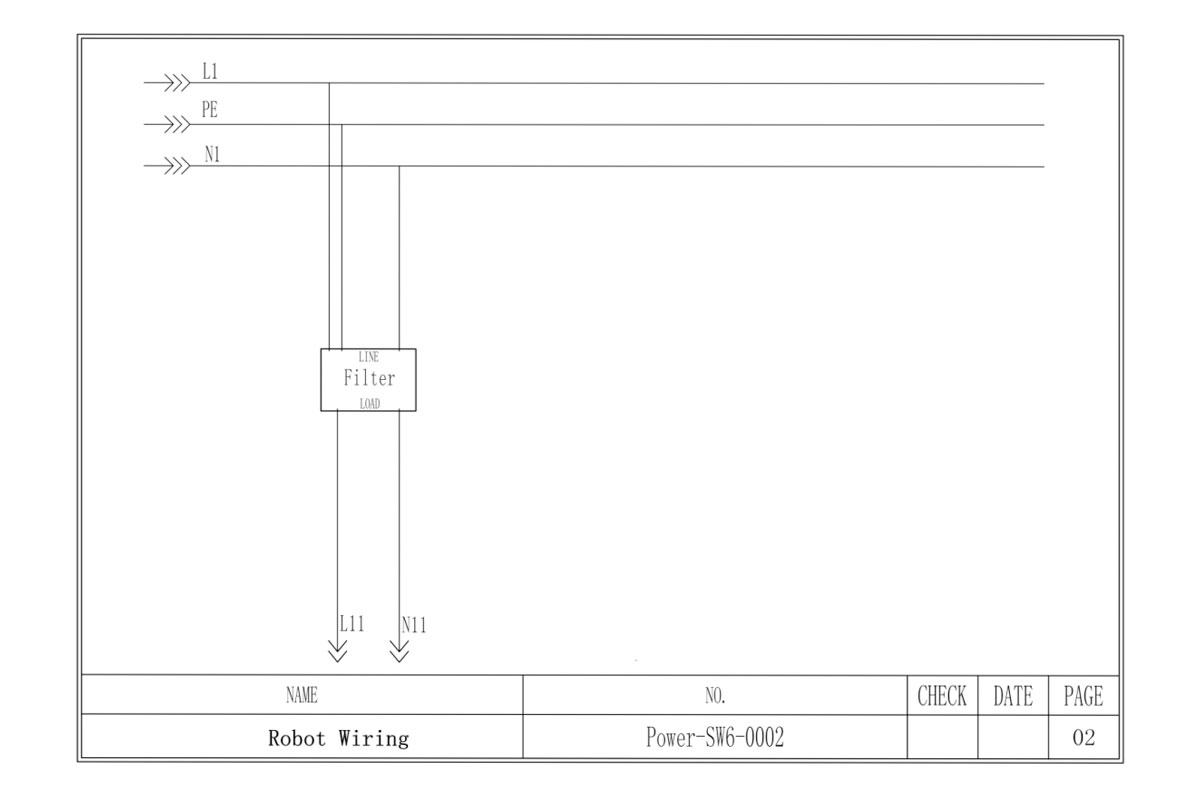

12.2 Potencia del filtro de E/S

12.3 Alimentación de la placa principal

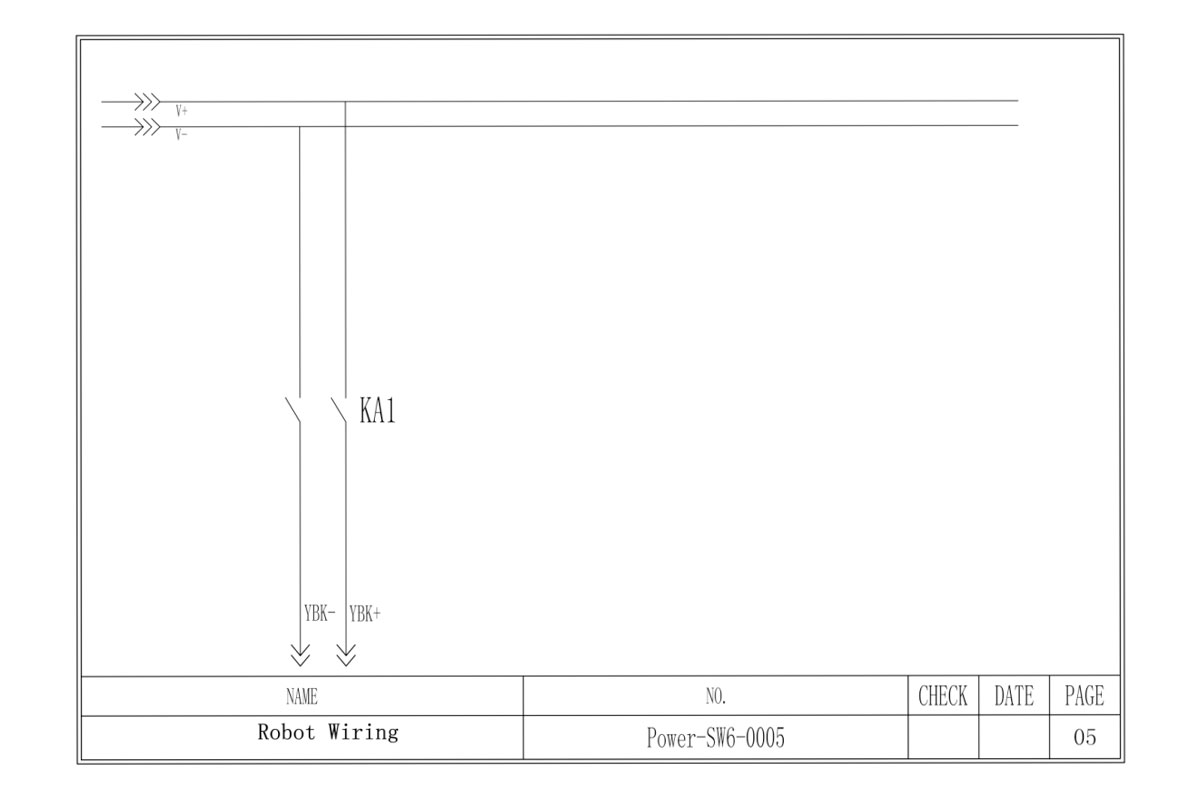

12.4 Potencia de frenado del servo

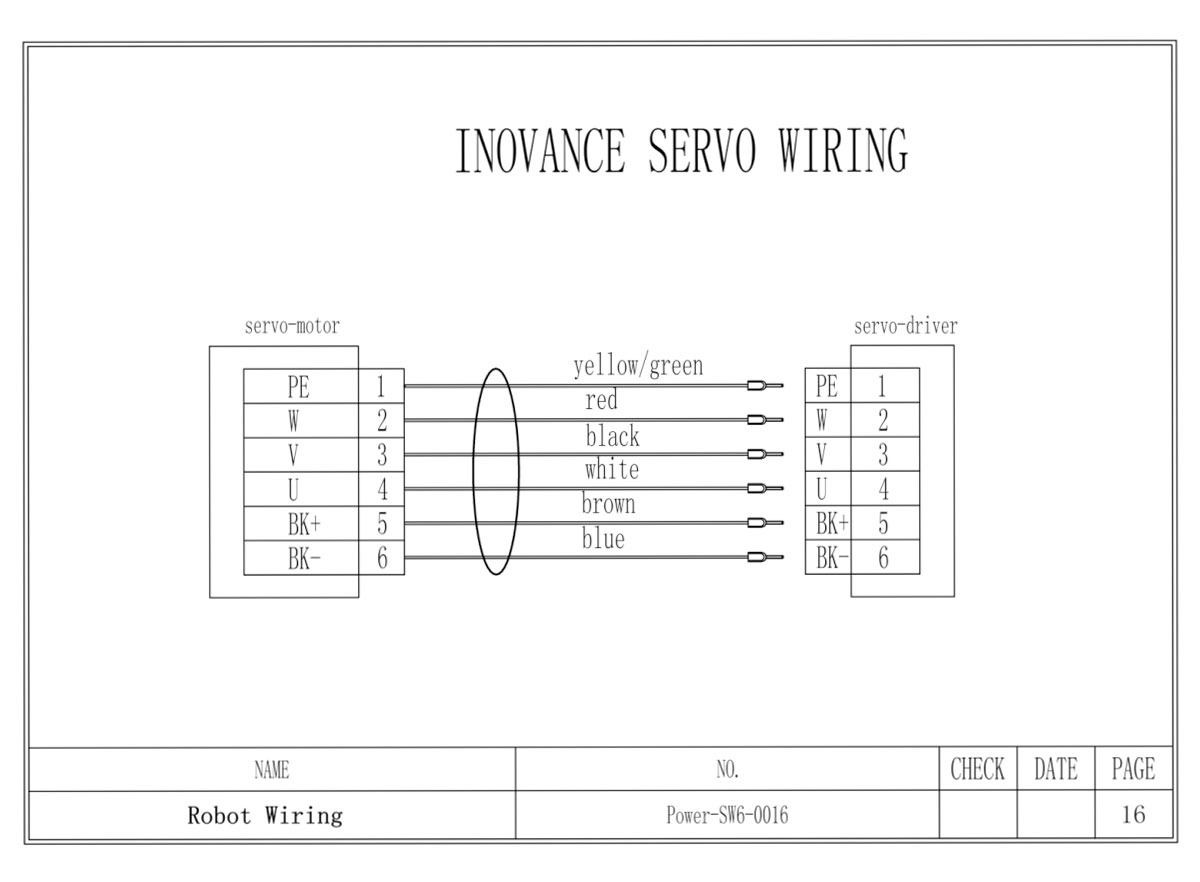

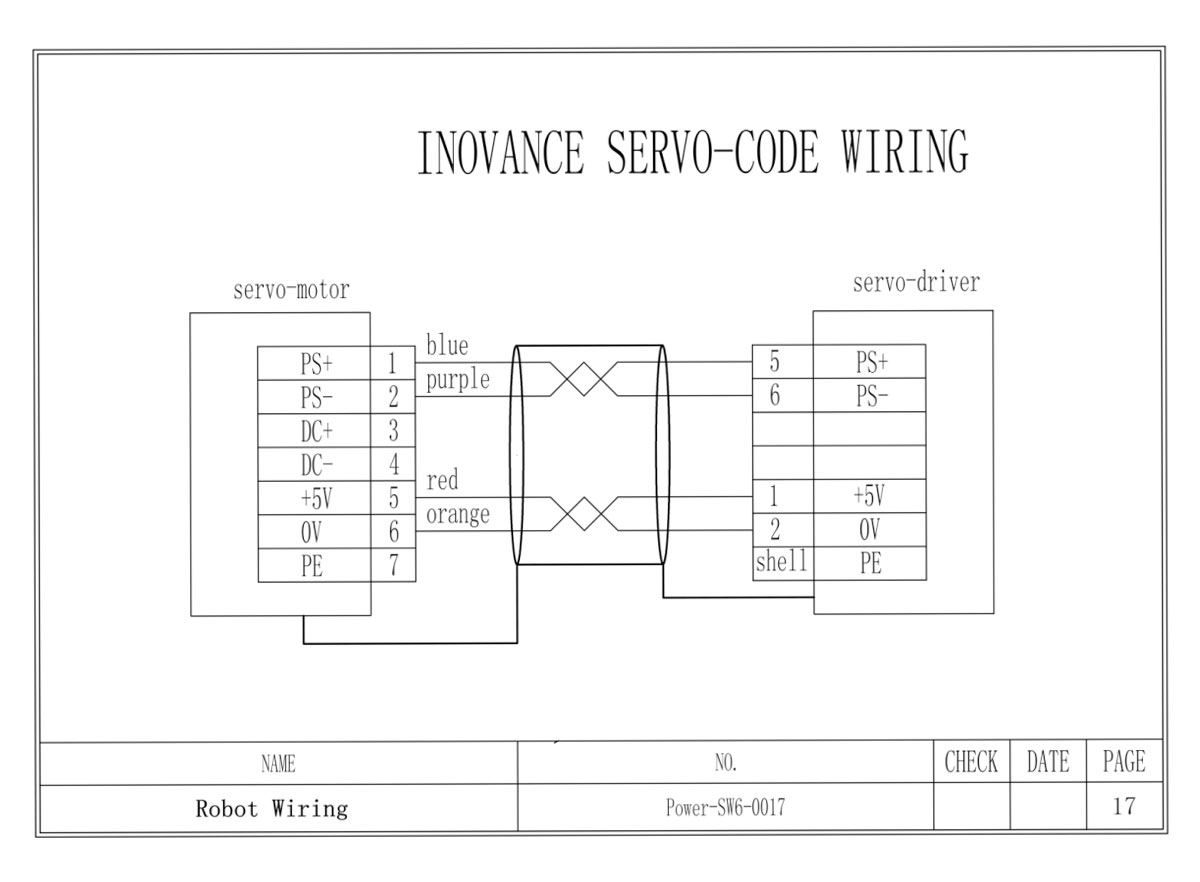

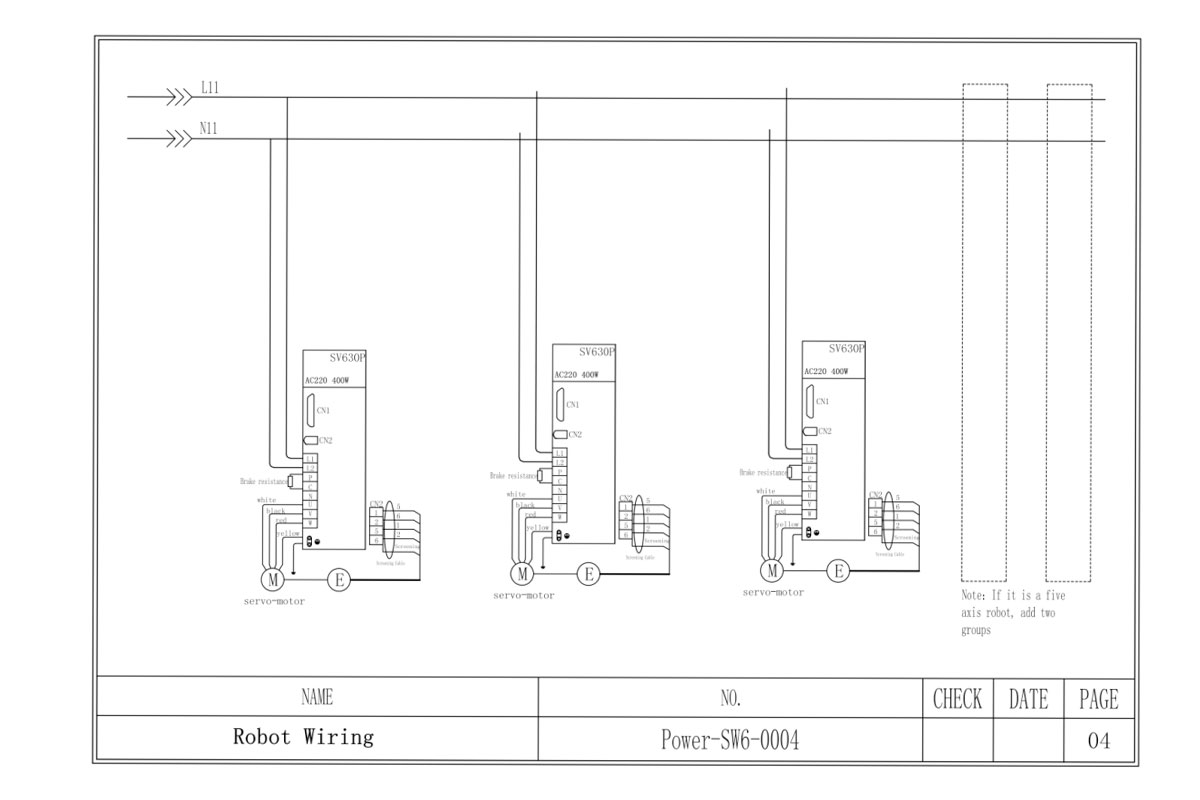

12,5 Potencia del servomotor

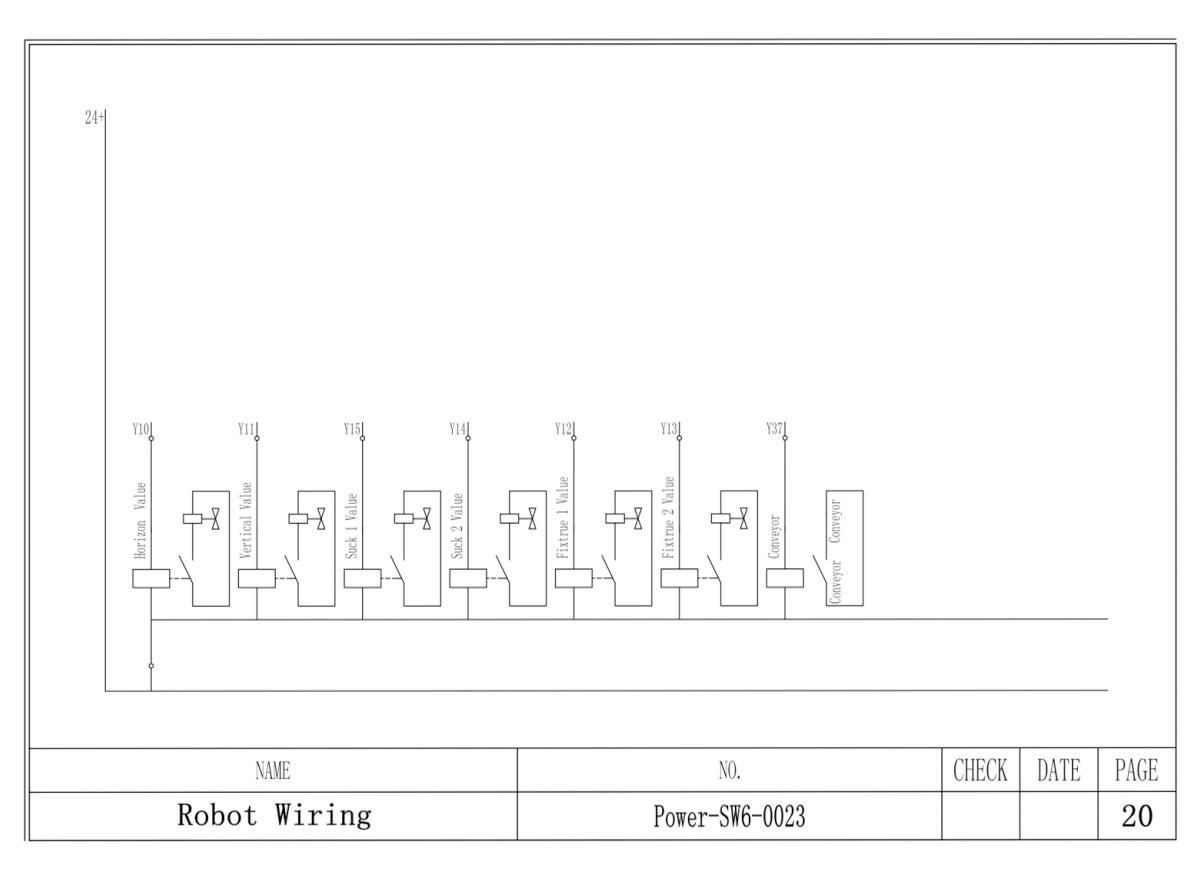

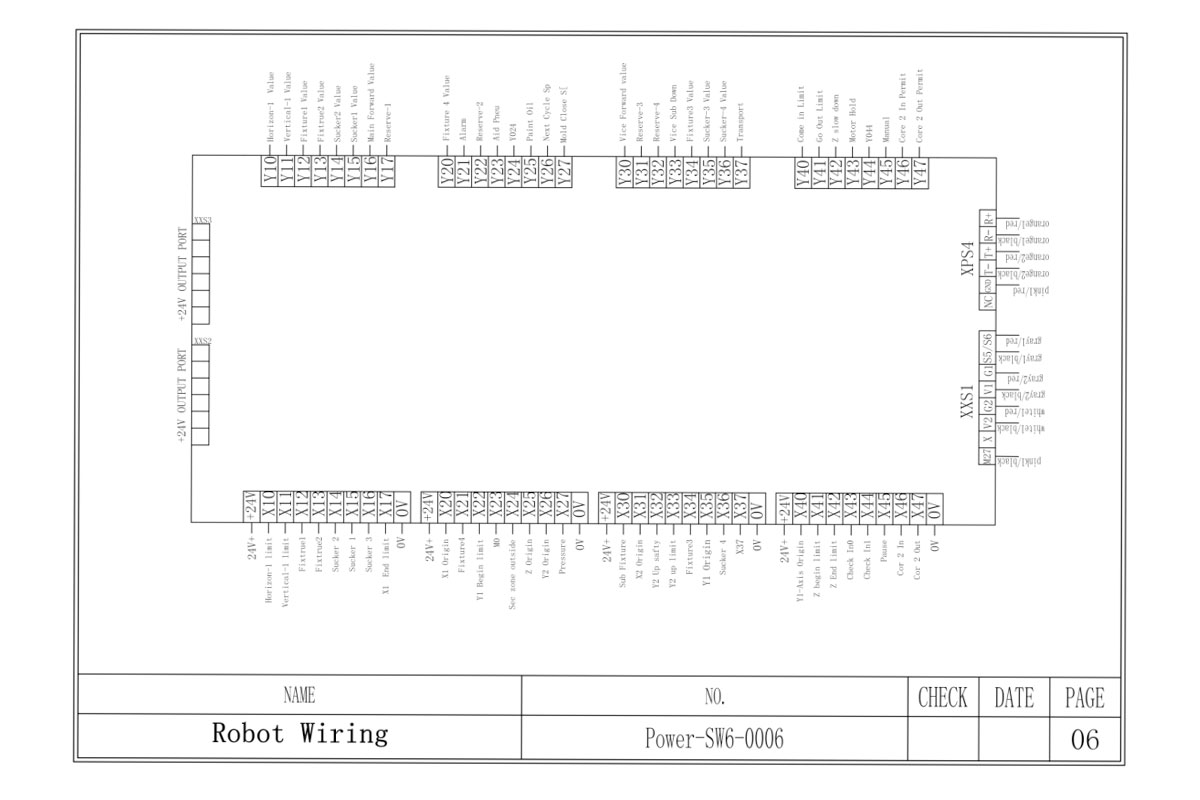

Placa de E/S de 12,6 pulgadas

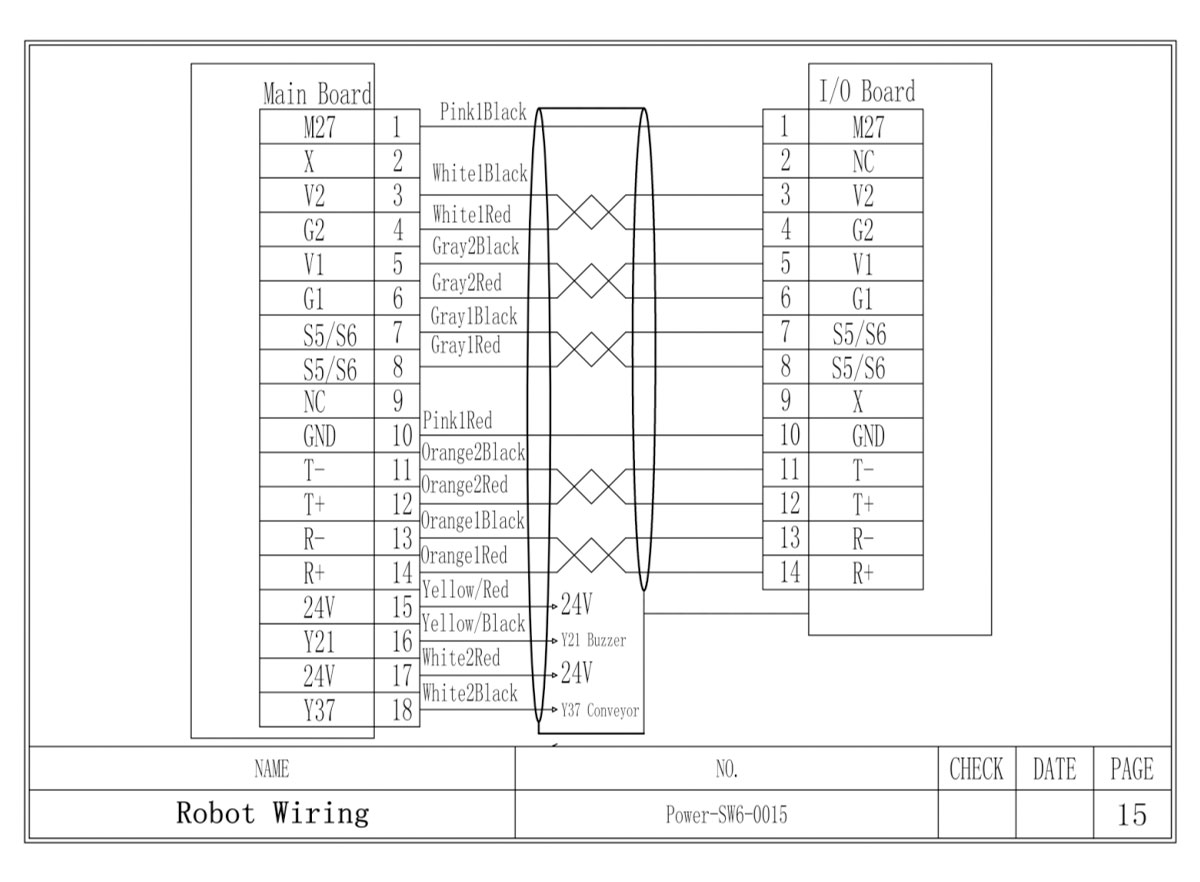

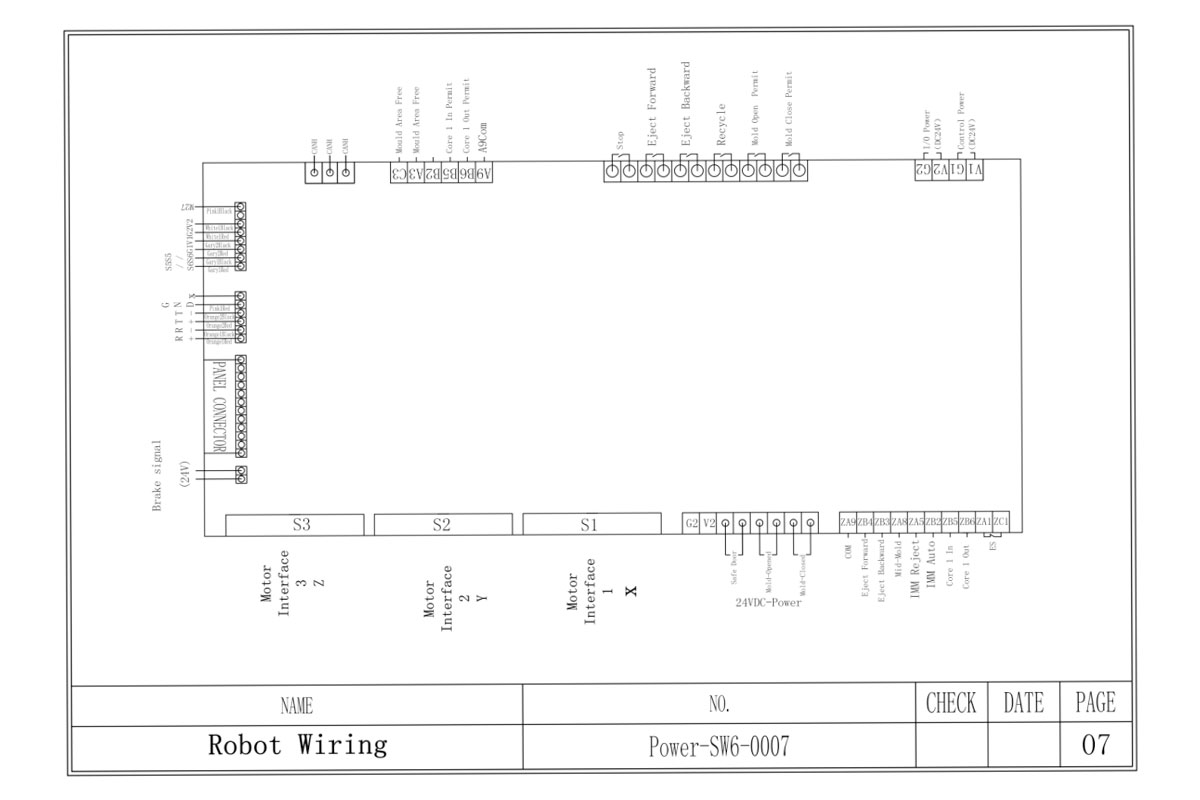

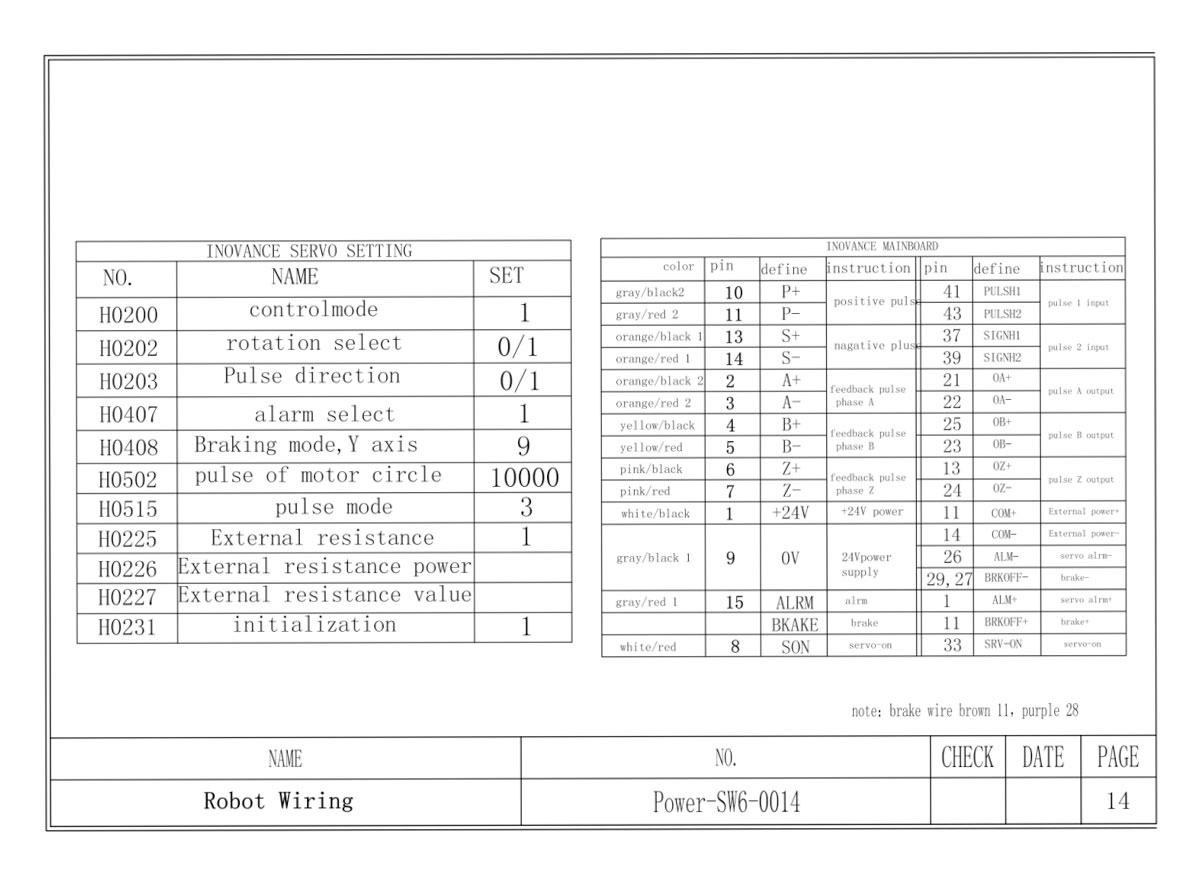

12.7 Cableado de la placa principal

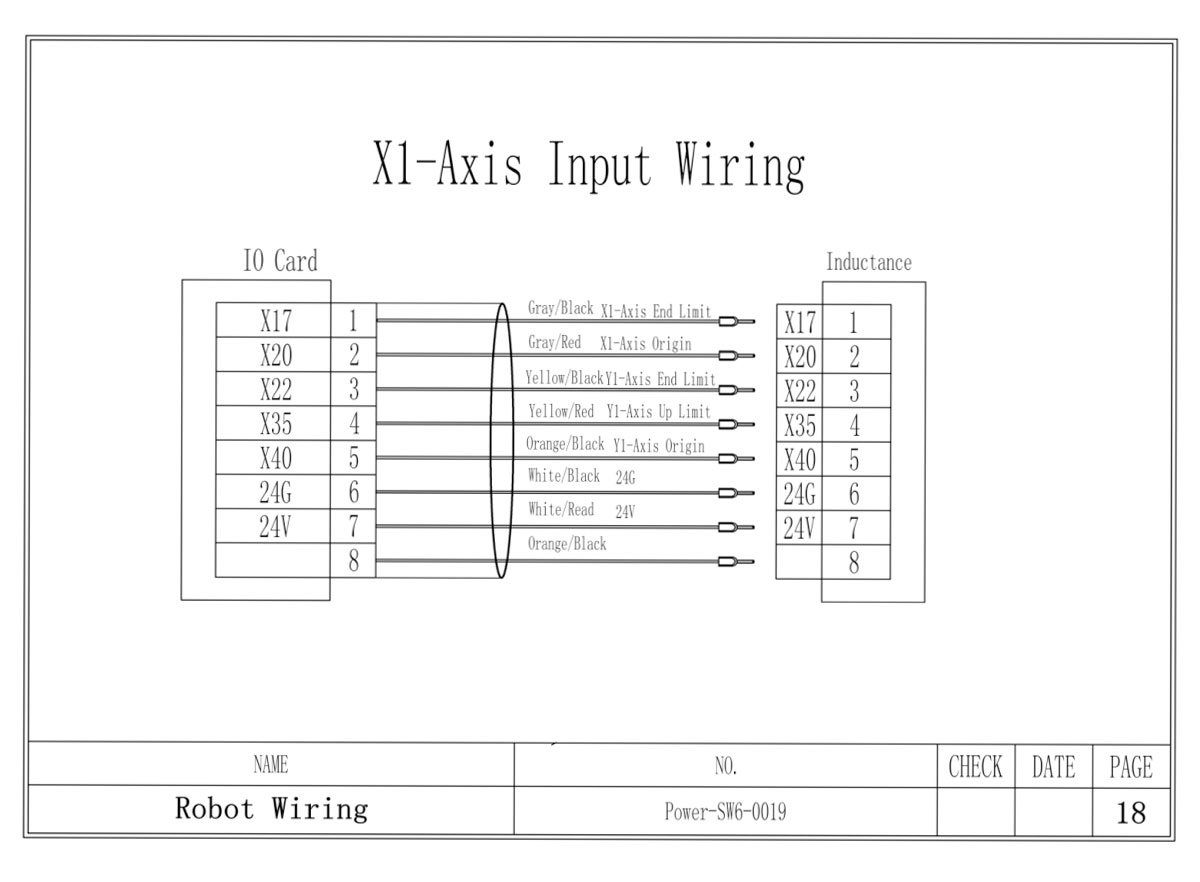

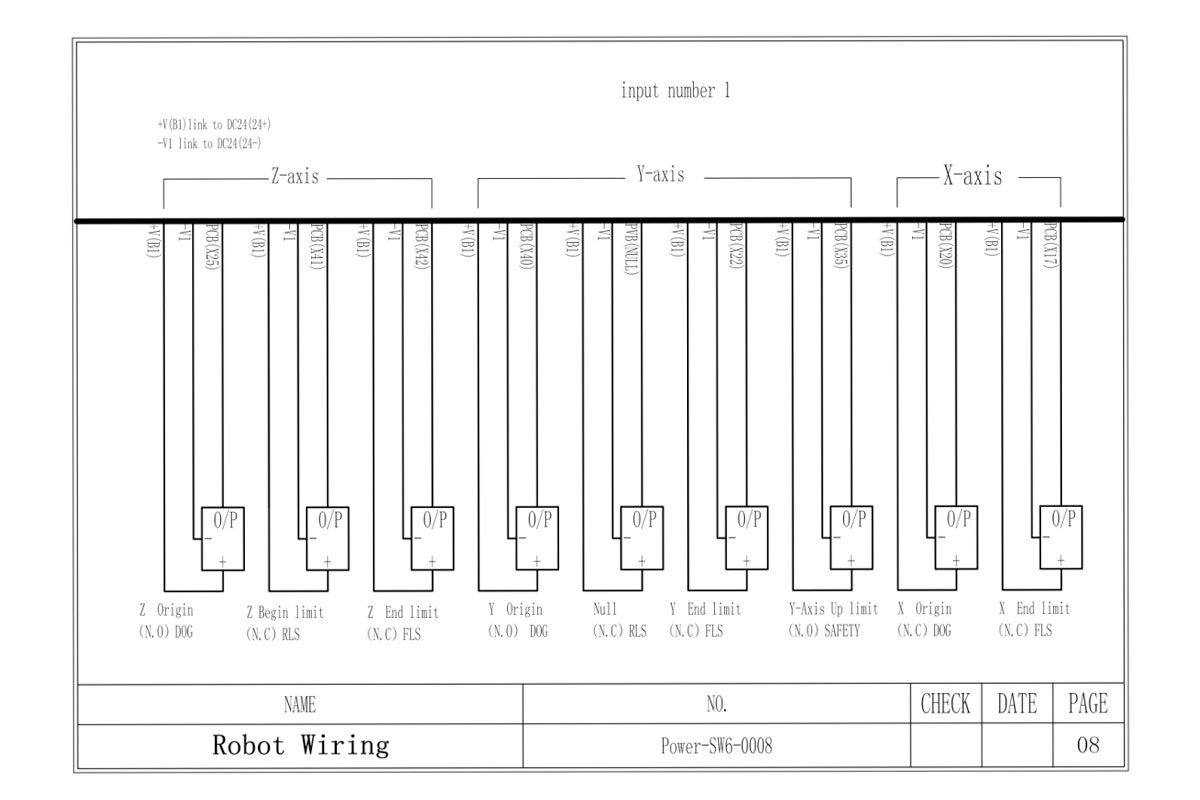

12.8 Número de entrada 1

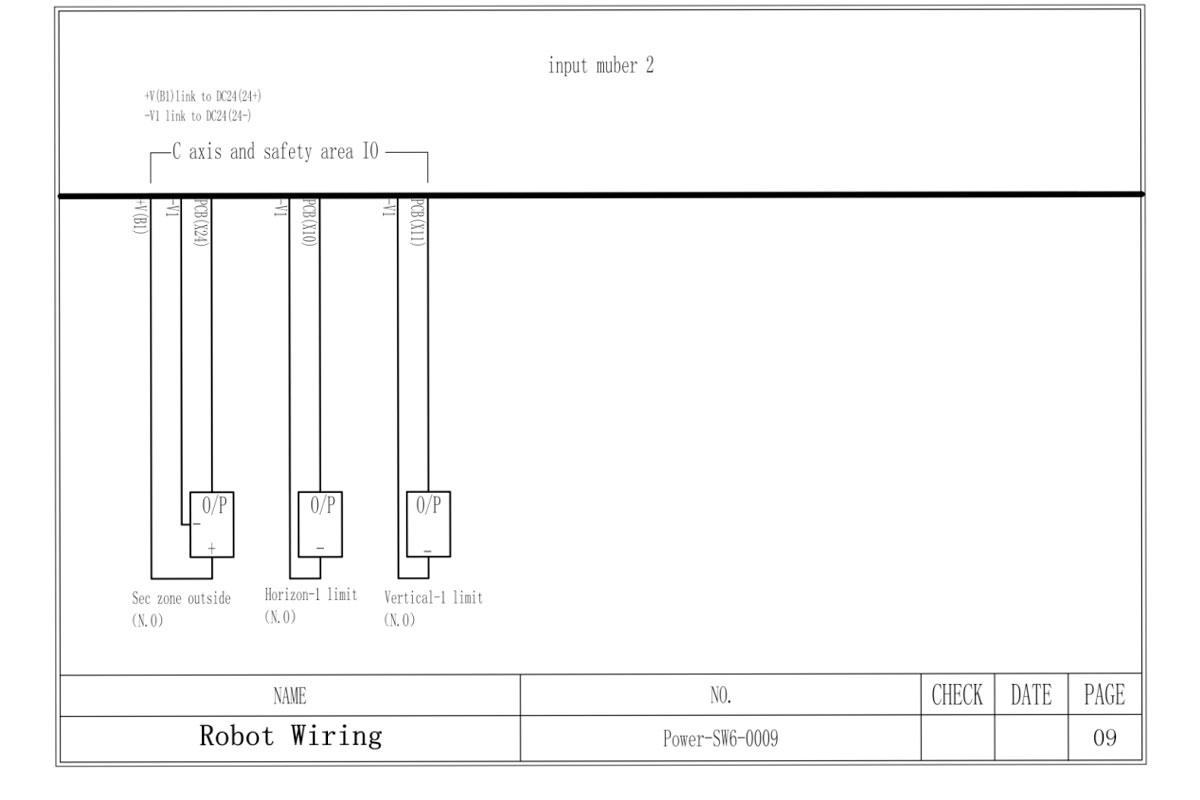

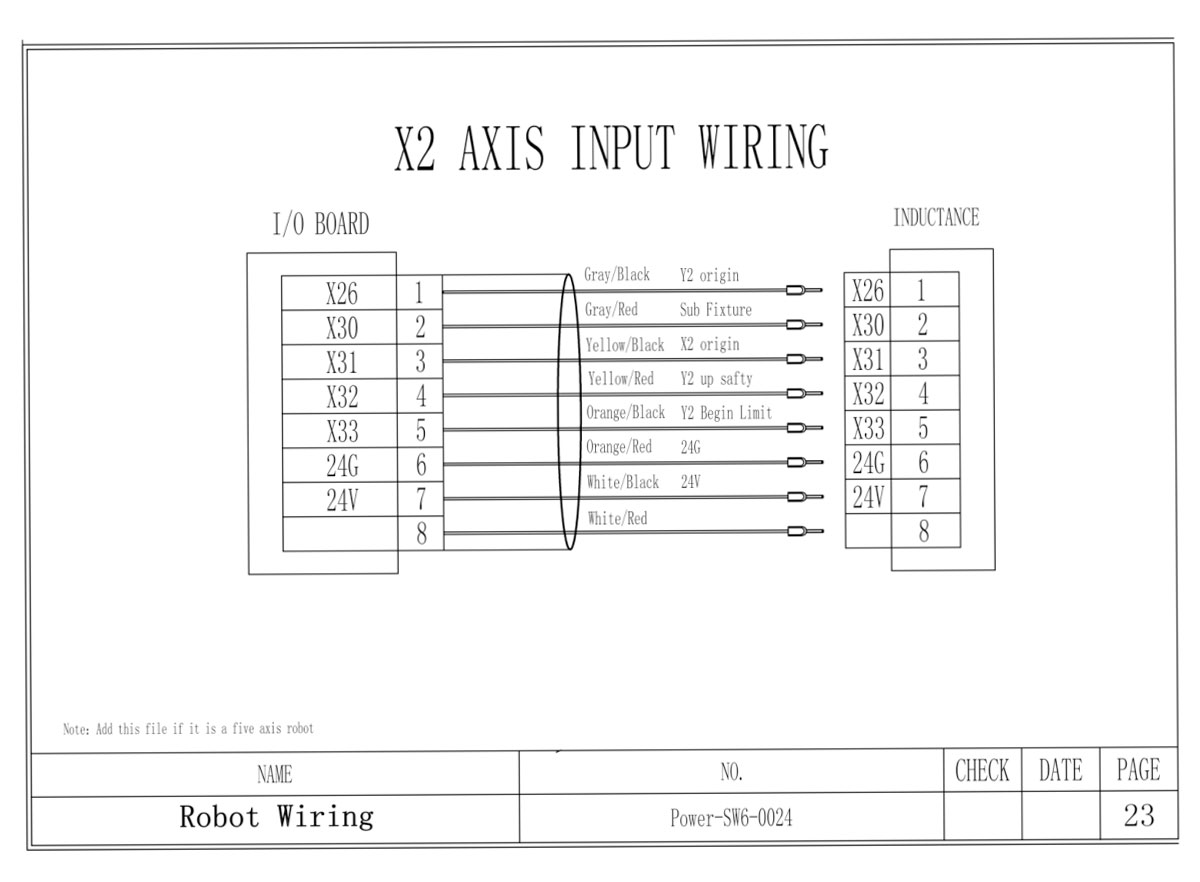

12.9 Número de entrada 2

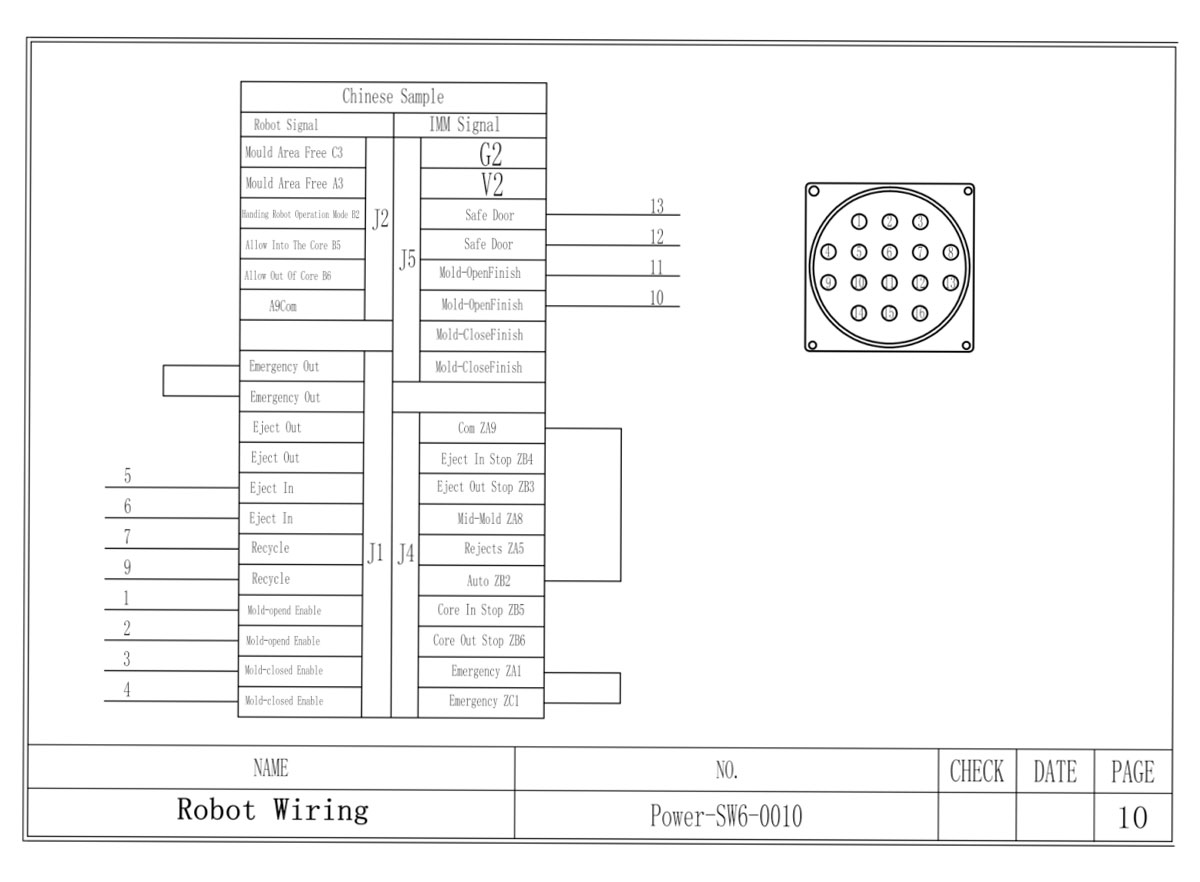

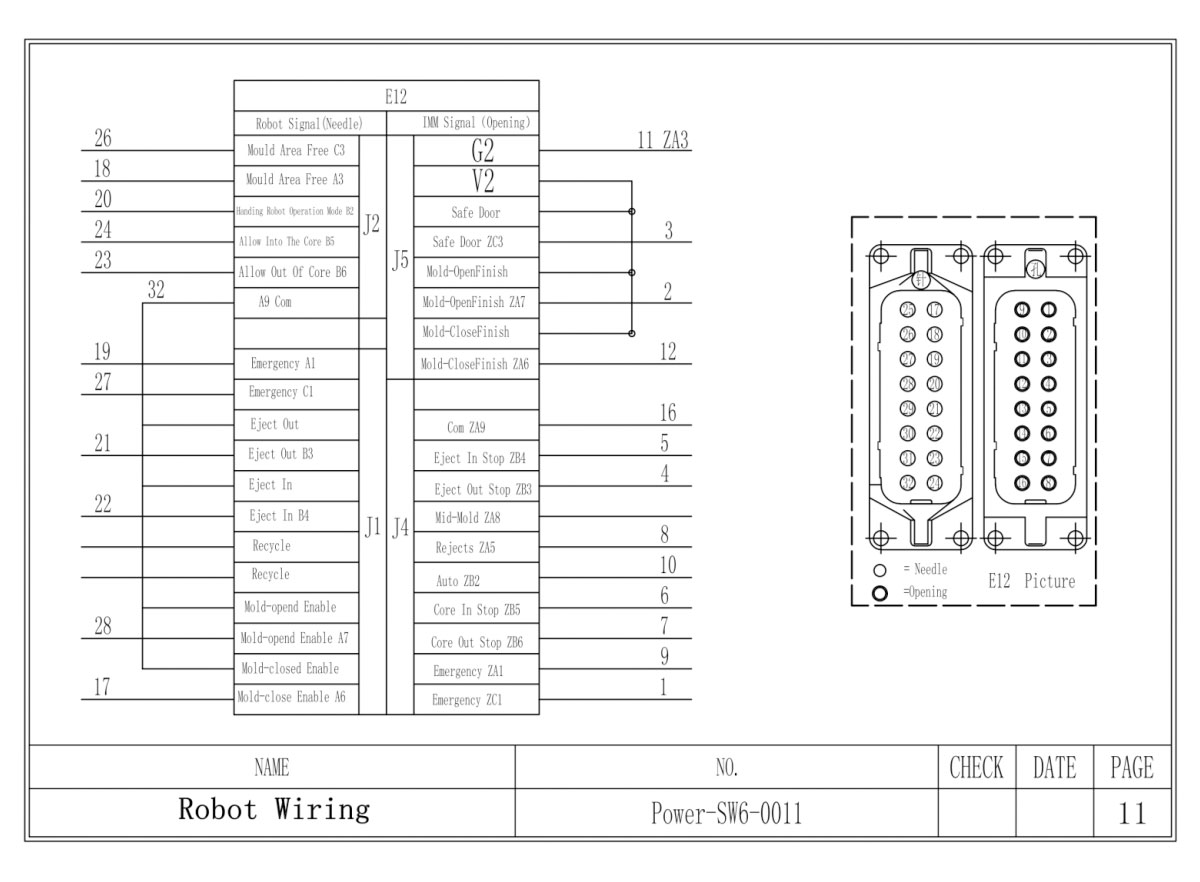

12.10 Instrucciones de cableado de la interfaz IMM estándar china

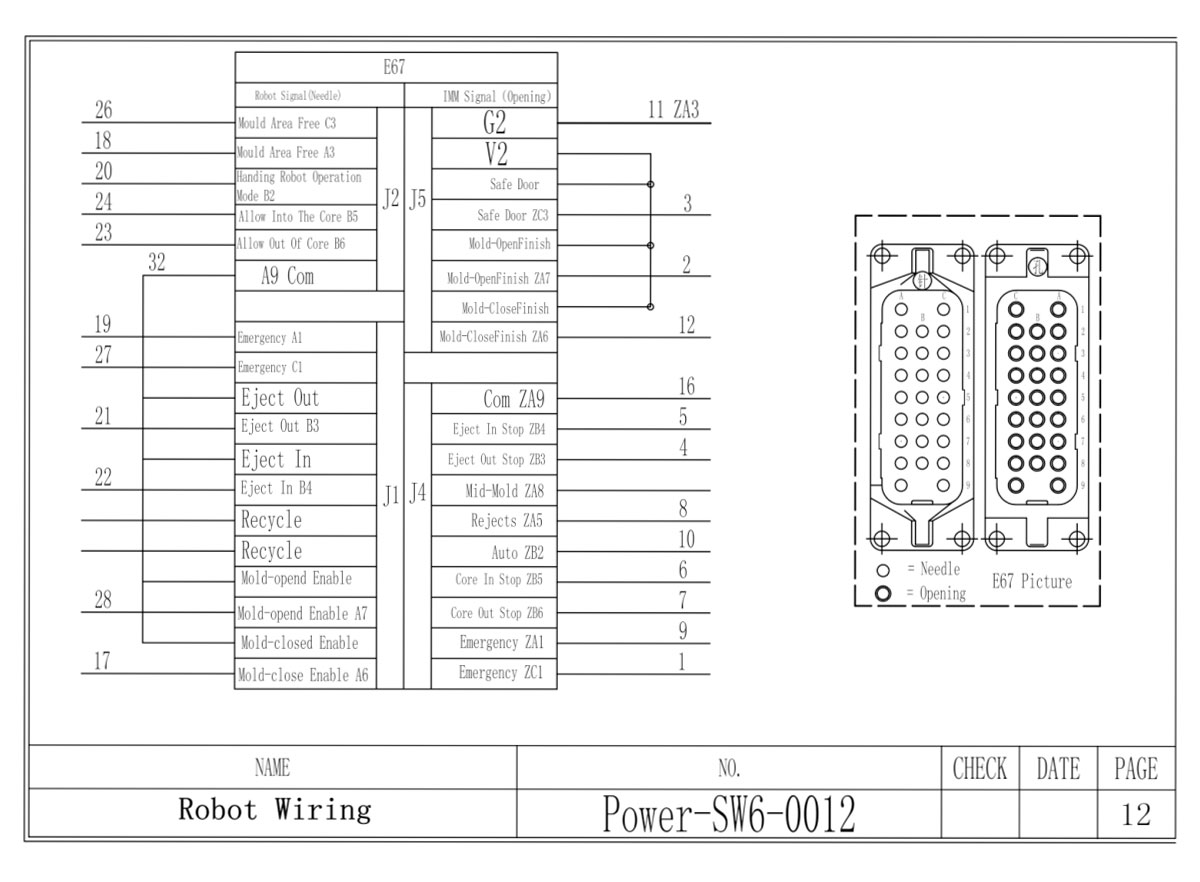

Nota: La interfaz JIT es muy popular entre los fabricantes chinos y japoneses de máquinas de moldeo por inyección debido a su bajo costo y fácil cableado. Para la mayoría de los fabricantes chinos de máquinas de moldeo por inyección, la interfaz JIT sería una opción estándar, mientras que la interfaz EU12/EU67 sería una solución opcional con costo adicional.
