Palabras clave:SISTEMA DE EMPAQUE DE PLACAS DE PETRI, SOLUCIONES DE MOLDEO POR INYECCIÓN DE PLACAS DE PETRI
Al finalizar una acción de las piezas móviles (cilindro, servomotor, etc.), se envía una señal a las siguientes piezas móviles para que su acción impulse el proceso de empaquetado de placas de Petri. En la "Página de Salida", el operador del sistema de empaquetado de placas de Petri recibirá una notificación inmediata de las señales de salida para un diagnóstico rápido del estado de funcionamiento del sistema.

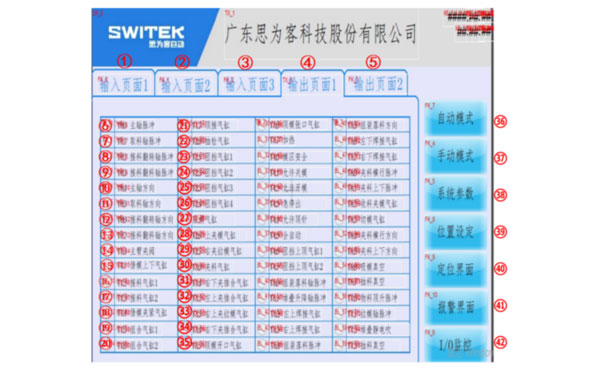

Página de salida 1
| No. | Descripción |
|---|---|
| 1 | Página de entrada (Entrada Pg 1) 193 |
| 2 | Página de entrada (Entrada Pg 2) 194 |
| 3 | Página de entrada (Entrada Pg 3) 195 |
| 4 | Página de salida 1 (Salida Pg 1) 196 |
| 5 | Página de salida 2 (Salida Pg 2) 197 |
| 6 | Pulso del eje principal Y00 L318 (Pulso mínimo Y00) |
| 7 | Pulso del brazo de recolección de placas de Petri Y01 (Y01 Coll Pul) |
| 8 | Y02 Recepción de placa de Petri y pulso del eje de giro inferior (Y02 Rec Flip Pul) |
| 9 | Y03 Pulso del eje de recepción y volteo superior de la placa de Petri (Y03 Rec Mat Flip Pul) |
| 10 | Dirección del eje principal Y04 (Y04 Dirección principal) |
| 11 | Dirección del eje de selección de la placa de Petri Y05 |
| 12 | Y06 Recepción de placa de Petri y dirección del eje de giro inferior |
| 13 | Y07 Recepción de placa de Petri y dirección del eje de giro superior |
| 14 | Válvula de sujeción del brazo principal Y10 (Válvula de sujeción del brazo principal Y10) |
| 15 | Cilindro de elevación/descenso de manguito Y11 (cilindro de moldeo Y11) |
| 16 | Cilindro receptor de placa de Petri Y12 1 (Cilindro receptor Y12 1) |
| 17 | Cilindro receptor de placa de Petri Y13 2 (Cilindro receptor Y13 2) |
| 18 | Cilindro de recorte de préstamo de manguito Y14 (cilindro de molde de clip Y14) |
| 19 | Cilindro combinado Y15 1 (Cilindro combinado Y15 1) |
| 20 | Cilindro combinado Y16 2 (Y16 Comb Cyl 2) |
| 21 | Cilindro receptor de placa de Petri superior Y17 (cilindro receptor superior Y17) |
| 22 | Cilindro de muestreo Y20 (cilindro de inspección Y20) |
| 23 | Cilindro de bloque de placa de Petri Y21 1 (Cilindro de bloque Y21 1) |
| 24 | Cilindro de bloque de placa de Petri Y22 2 (Cilindro de bloque Y22 2) |
| 25 | Cilindro de bloque de placa de Petri Y23 3 (Cilindro de bloque Y23 3) |
| 26 | Cilindro de bloque de placa de Petri Y24 4 (Cilindro de bloque Y24 4) |
| 27 | Cilindro de prensa de manga Y25 (cilindro de molde de prensa Y25) |
| 28 | Cilindro de tracción superior de manguito Y26 (cilindro de molde de tracción L Y26) |
| 29 | Cilindro de tracción de manguito derecho Y27 (cilindro de molde de tracción de abrazadera derecha Y27) |
| 30 | Cilindro de sujeción de placa de Petri Y30 (cilindro de sujeción Y30) |
| 31 | Cilindro de tracción superior izquierdo de la manga Y31 (cilindro de tracción inferior del molde Y31 L) |
| 32 | Cilindro de sujeción/empuje superior izquierdo Y32 (cilindro de empuje inferior Y32) |
| 33 | Cilindro de tracción de manguito superior derecho Y33 (cilindro de tracción de molde inferior Y33 R) |
| 34 | Cilindro de sujeción/empuje inferior derecho Y34 (cilindro de empuje inferior Y34 R) |
| 35 | Cilindro de apertura de manga superior Y35 L347 (cilindro de apertura de molde superior Y35) |
| 36 | Modo automático (Auto) |
| 37 | Modo manual (Manual) |
| 38 | Parámetros del sistema (Sys Params) |
| 39 | Ajuste de posición (Pos Set) |
| 40 | Interfaz de posición (Interfaz Pos) |
| 41 | Interfaces de alarma |
| 42 | Monitor de E/S (Monitor de E/S) |
Página de salida 2
| No. | Descripción |
|---|---|
| 1 | Página de entrada 1 (Pág. de entrada) 193 |
| 2 | Página de entrada 2 (Pág. de entrada) 194 |
| 3 | Página de entrada 3 (Pág. de entrada) 195 |
| 4 | Página de salida 1 (Pág. de salida) 196 |
| 5 | Página de salida 2 (Pág. de salida) 197 |
| 6 | Dirección de elevación de placa de Petri Y74 (dirección de elevación de tapete Y74) |
| 7 | Dirección del eje de tracción del manguito Y75 (dirección del molde de tracción Y75) |
| 8 | Cilindro de tracción de manguito inferior izquierdo Y76 (cilindro de tracción del molde Y76 L) |
| 9 | Cilindro de empuje de manguito inferior izquierdo Y77 (cilindro de molde de tracción inferior izquierdo Y77) |
| 10 | Pulso de impresión de marcas Y100 (Y100 Mark Pul) |
| 11 | Pulso del eje colector de placa de Petri empaquetada Y101 (Y101 Rec Pul) |
| 12 | Lámpara de comprobación de potencia Y102 |
| 13 | Zumbador de alarma Y103 |
| 14 | Pulso del eje de impresión de marcas Y104 (Y104 Mark Pul) |
| 15 | Pulso del eje colector de placa de Petri empaquetada Y105 (Y105 Rec Pul) |
| 16 | Cilindro de bloqueo de placa de Petri Y106 3 (Cilindro de bloqueo Y106 3) |
| 17 | Cilindro de bloqueo de placa de Petri Y107 4 (Cilindro de bloqueo Y107 4) |
| 18 | Y110 reservada (Y110 de repuesto) |
| 19 | Y111 Reservado (Y111 Repuesto) |
| 20 | Y112 Reservado (Y112 Repuesto) |
| 21 | Modo automático (Auto) |
| 22 | Modo manual (Manual) |
| 23 | Parámetros del sistema (Sys Params) |
| 24 | Ajuste de posición (Pos Set) |
| 25 | Interfaz de posición (Interfaz Pos) |
| 26 | Interfaz de alarma |
| 27 | Monitor de E/S (Monitor de E/S) |
