SOLUCIONES DE ENVASADO AUTOMÁTICO PETRI DISP LLAVE EN MANO

Palabras clave:SISTEMA DE EMPAQUE DE PLACAS DE PETRI, SOLUCIONES DE MOLDEO POR INYECCIÓN DE PLACAS DE PETRI

Instrucciones de funcionamiento del sistema de empaquetado automático de placas de Petri con entrada lateral SWITEK - Configuración de retardo

Abstracto

El ajuste del retardo del sistema de envasado de placas de Petri con entrada lateral SWITEK permite establecer el tiempo de retardo de cada acción para garantizar la seguridad, sin sacrificar la eficiencia del sistema. En este capítulo, presentaremos el significado de los términos de las páginas de ajuste del retardo para ayudar al operador a mantener el sistema de envasado en funcionamiento de forma eficiente y segura.

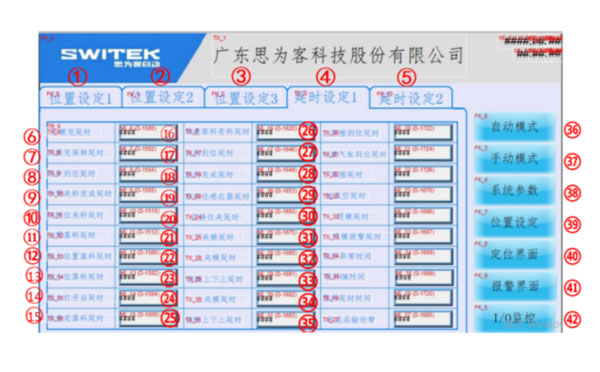

Ajuste de retardo 1

No.	Descripción
1	Ajuste de posición 1 (Pos Set 1) 400
2	Ajuste de posición 2 (Pos Set 2) 401
3	Ajuste de posición 3 (Pos Set 3) 402
4	Ajuste de retardo 1 (Ajuste de retardo 1) 403
5	Ajuste de retardo 2 (Ajuste de retardo 2) 404
6	Retraso de finalización de apertura de molde (del. de apertura de molde) 484
7	Retardo de retención de cierre de molde (Retardo de retención de cierre de molde) 485
8	El eyector llegó a la posición con retraso (Ej Arr Del) 486
9	Retraso en el final de la calma de la placa de Petri del brazo robótico (Arm Clamp Cmpl Del) 487
10	Retardo de sujeción de transferencia de placa de Petri (Trans Clamp Del) 488
11	Retraso de caída de la placa de Petri del brazo principal (Retardo de caída del brazo principal) 489
12	Retardo de caída de la posición del conjunto de placa de Petri (Del. caída de la placa de peine) 490
13	Retraso de caída de placa de Petri ensamblada (Retraso de caída de tapete de peine) 491
14	Retardo de apertura de la unidad de ensamblaje (Stack Cmpl Mat Drop Del) 492
15	Retraso de finalización de la caída de placas de Petri apiladas (Stack Cmpl Mat Drop Del) 493
16	Retraso en la selección de placas de Petri apiladas (descarga de la banda de convección) 494
17	Retraso en la llegada de la abrazadera de la placa de Petri (Abrazadera Mat Arr Del) 495
18	Retraso de finalización de la liberación de la placa de Petri (Mat Rel Cmp Del) 496
19	Retardo del sensor de posición de recogida de placa de Petri (retardo de recogida de tapete) 589
20	Retardo de fijación de la posición de intercambio (Retardo de intercambio) 590
21	Retardo de la abrazadera del manguito inferior (retardo de la abrazadera del molde L) 591
22	Retardo de la abrazadera del manguito superior (retardo de la abrazadera del molde superior) 592
23	Retraso de subida/bajada de la manga prestada (retraso de subida prestada) 593
24	Retardo de sujeción del molde hacia arriba (retardo de sujeción del molde hacia arriba) 592
25	Retraso de subida/bajada de la manga prestada (retraso de subida prestada) 593
26	Retraso de soldadura de manga superior (del. arr. de soldadura) 498
27	Retraso en la llegada del cilindro de corte de manga (entrega del cilindro de molde de corte) 499
28	Retraso de soldadura de manga baja (retardo de soldadura bajo) 500
29	Retardo de vacío (retardo adicional de vacío) 596
30	Retardo de succión de la manga (retardo de succión del molde) 597
31	Retardo de alarma de succión de manga (retardo de alarma de succión de molde) 598
32	Tiempo de error de selección de placa de Petri (error de selección T) 700
33	Tiempo correcto para la selección de placas de Petri (Tiempo correcto para la selección) 701
34	Tiempo de retardo de caída de la placa de Petri (Mat Drop Del) 497
35	Transportador de recogida de piezas terminadas (Transportador) 588
36	Modo automático (Auto)
37	Modo manual (Manual)
38	Parámetros del sistema (Sys Params)
39	Ajuste de posición (Pos Set)
40	Interfaz de posición (Interfaz Pos)
41	Interfaz de alarma
42	Monitor de E/S (Monitor de E/S)

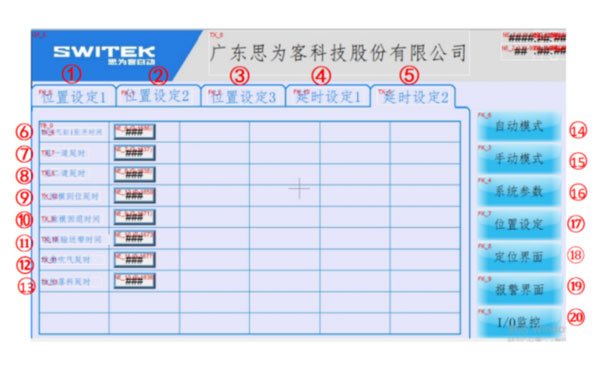

Ajuste de retardo 2

No.	Descripción
1	Ajuste de posición (Pos Set 1) 400
2	Ajuste de posición (Pos Set 2) 401
3	Ajuste de posición (Pos Set 3) 402
4	Ajuste de retardo (Ajuste de retardo 1) 403
5	Ajuste de retardo (Ajuste de retardo 2) 404
6	Tiempo de apertura del cilindro receptor de placa de Petri (retardo de operación del cilindro 1 de la plantilla) 696
7	Retraso de la puerta 1 697
8	Retraso de la puerta 2 698
9	Retraso en la llegada del cilindro elevador (cilindro elevador superior activado) 745
10	Retardo de retroceso del cilindro de elevación ascendente (retardo del cilindro M superior) 710
11	Cinta transportadora de moldes 711
12	Retardo de soplado por apilamiento 733
13	Retardo de caída de la placa de Petri de muestreo (tiempo de acoplamiento de blanqueo) 750
14	Modo automático (Auto)
15	Modo manual (Manual)
16	Parámetros del sistema (Sys Params)
17	Ajuste de posición (Pos Set)
18	Interfaz de posición (Interfaz Pos)
19	Interfaces de alarma
20	Monitor de E/S (Monitor de E/S)

OBSERVACIONES:

1. Todos los parámetros se pueden modificar
2. La enmienda se activaría después de mover el eje a la posición y presionar el botón "Escribir" durante 3 segundos.
