Palabras clave:SISTEMA DE EMPAQUE DE PLACAS DE PETRI, SOLUCIONES DE MOLDEO POR INYECCIÓN DE PLACAS DE PETRI
La "Página de Entrada" es donde el operador del sistema de empaquetado automático de placas de Petri con entrada lateral supervisa las señales de entrada del sistema para evaluar la comunicación del sistema de empaquetado con la máquina de moldeo por inyección y otras instalaciones durante la puesta en marcha y el mantenimiento del sistema.

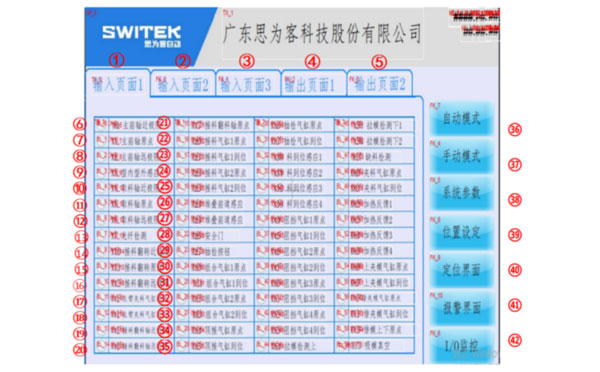

Página de entrada 1
| No. | Descripción |
|---|---|
| 1 | Página de entrada (Entrada Pg 1) 193 |
| 2 | Página de entrada (Entrada Pg 2) 194 |
| 3 | Página de entrada (Entrada Pg 3) 195 |
| 4 | Página de salida (Salida Pg 1) 196 |
| 5 | Página de salida (Salida Pg 2) 197 |
| 6 | X0 Eje delantero principal cerca del límite (X0 Front Near Lim) 198 |
| 7 | Punto original del eje frontal principal X1 (X1 Front Home) |
| 8 | Límite lejano del eje delantero principal X2 (Límite lejano frontal X2) |
| 9 | Sensor de modo X3 en molde/exterior (X3 Mold In/Out Ind) |
| 10 | Eje de selección de placa de Petri X4 cerca del límite (X4 Coll cerca del límite) |
| 11 | Punto original del eje de selección de placa de Petri X5 (X5 Coll Home) |
| 12 | Sensor de límite de distancia del eje de recogida de placa de Petri X6 (X6 Coll Far Lim) |
| 13 | Sensor de inspección de fibra óptica X7 (fibra óptica X7) |
| 14 | Sensor de límite cercano del eje de recepción y volteo de placa de Petri X10 (X10 Rec Flip Near Lim) |
| 15 | Punto original del eje de recepción y volteo de la placa de Petri X11 (X11 Rec Flip Home) |
| 16 | Sensor de límite lejano del eje de recepción y volteo de placa de Petri X12 (X12 Rec Flip Far Lim) |
| 17 | Cilindro de sujeción de placa de Petri del brazo principal X13, punto original (abrazadera del brazo M X13 H) |
| 18 | Sensor de posición de llegada del cilindro de sujeción de la placa de Petri del brazo principal X14 (X14 Brazo M Abrazadera Arr) |
| 19 | Sensor de límite cercano del eje de recepción y volteo de placa de Petri X15 (X15 Rec Flip Near Lim) |
| 20 | Sensor de límite lejano del eje de recepción y volteo de placa de Petri X16 (X16 Rec Flip Far Lim) |
| 21 | Punto original del eje de recepción y volteo de la placa de Petri X17 (X17 Rec Flip Home) |
| 22 | Cilindro receptor de placa de Petri X20, punto original 1 (X20 Rec 1 Home) |
| 23 | Cilindro receptor de placa de Petri X21 1 llegó (X21 Rec 1 Arr) |
| 24 | Cilindro receptor de placa de Petri X22, punto original 2 (X22 Rec 2 Home) |
| 25 | Cilindro receptor de placa de Petri X23 2 llegó (X23 Rec 2 Arr) |
| 26 | Sensor de placa de Petri apilada X24 en posición de llegada, lista para ser levantada (pila X24 frontal) |
| 27 | Placa de Petri X25 con acabado apilable (X25 Stack Full-Mater) |
| 28 | Puerta de seguridad X26 |
| 29 | Botón de muestreo X27 (comprobación puntual X27) |
| 30 | Cilindro combinado X30 1 Punto original (Cilindro combinado X30 1 H) |
| 31 | X31 Cilindro combinado 1 llegado (X31 Comb Cyl 1 Arr.) |
| 32 | Cilindro combinado X32 2 Punto original (Cilindro combinado X32 2 H) |
| 33 | X33 Cilindro combinado 2 llegó (X33 Comb. Cyl 2 H) |
| 34 | Punto original del cilindro receptor de placa de Petri superior X34 (X34 Top Rec Cyl H) |
| 35 | Llega el cilindro receptor de placa de Petri superior X35 (X35 Top Rec Cyl Arr) 227 |
| 36 | Modo automático (Auto) |
| 37 | Modo manual (Manual) |
| 38 | Parámetros del sistema (Sys Params) |
| 39 | Ajustes de posición (Pos Set) |
| 40 | Interfaz de posición (Interfaz Pos) |
| 41 | Interfaz de alarma |
| 42 | Monitor de E/S (Monitor de E/S) |

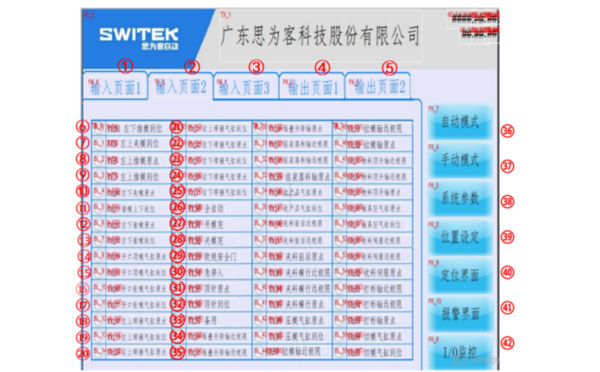

Página de entrada 2
| No. | Descripción |
|---|---|
| 1 | Página de entrada 1 (Pág. de entrada) 193 |
| 2 | Página de entrada 2 (Pág. de entrada) 194 |
| 3 | Página de entrada 3 (Pág. de entrada) 195 |
| 4 | Página de salida 1 (Pág. de salida) 196 |
| 5 | Página de salida 2 (Pág. de salida) 197 |
| 6 | Punto original del servo de sujeción del manguito superior izquierdo X74 (molde de peine X74 L H) |
| 7 | Servo de sujeción del manguito superior izquierdo X75 (dispositivo de molde de peine L X75) |
| 8 | Punto original del servo de empuje de la manga superior izquierda X76 (X76 L Comb Push H) |
| 9 | Servo de empuje de manguito superior izquierdo X77 (X77 l Comb Push Arr) |
| 10 | Punto original del servo de sujeción del manguito inferior izquierdo X100 (X100 Comb H) |
| 11 | Servo de manga X101 arriba/abajo (molde X101 arriba y encendido) |
| 12 | Punto original del servo de empuje de manga inferior izquierda X102 (X102 Empuje inferior izquierdo DESACTIVADO) |
| 13 | X103 Servo de empuje de manguito inferior izquierdo llegó (X103 Empuje inferior izquierdo DESACTIVADO) |
| 14 | Punto original del cilindro superior de apertura de manguito X104 (Molde superior abierto X104 H) |
| 15 | Cilindro superior con apertura de manga X105 (diseño de molde superior abierto X105) |
| 16 | Punto original del cilindro de apertura de manguito X106 (X106 Molde abierto H) |
| 17 | Cilindro de apertura de manguito X107 (diseño de molde abierto X107) |
| 18 | Punto original del cilindro de sellado de manguito superior izquierdo X110 (soldadura superior H X110 L) |
| 19 | Llega el cilindro de sellado de manguito superior izquierdo X111 (dispositivo de soldadura superior X111) |
| 20 | Punto original del cilindro de sellado de manguito superior derecho X112 (soldadura superior derecha X112 H) |
| 21 | Cilindro de sellado de manguito superior derecho X113 (dispositivo de soldadura superior derecho X113) |
| 22 | Punto original del cilindro de sellado de manguito inferior izquierdo X114 (soldadura inferior H X114 L) |
| 23 | Cilindro de sellado de manguito inferior izquierdo X115 (X115 L Lower Weld Arr) |
| 24 | Punto original del cilindro de sellado de manguito inferior derecho X116 (soldadura inferior derecha X116 H) |
| 25 | Llega el cilindro de sellado de manguito inferior derecho X117 (X117 R Lower Weld Arr) |
| 26 | X120 totalmente automático |
| 27 | X121 Molde abierto |
| 28 | X122 Molde cerrado |
| 29 | Puerta de seguridad X123 |
| 30 | Parada de emergencia X124 (X124 Emg Stop) |
| 31 | Punto original del eyector X125 (Inicio del eyector X125) |
| 32 | Llegó el eyector X126 (posición del eyector X126) |
| 33 | X127 reservado (X127 de repuesto) |
| 34 | Sensor de límite de elevación del eje de apilamiento de placas de Petri X130 (límite de elevación de pila X130) |
| 35 | Sensor de límite de elevación del eje de apilamiento de placas de Petri X131 (Límite de elevación de pila X131) 287 |
| 36 | Modo automático (Auto) |
| 37 | Modo manual (Manual) |
| 38 | Parámetros del sistema (Sys Params) |
| 39 | Ajuste de posición (Pos Set) |
| 40 | Interfaz de posición (Interfaz Pos) |
| 41 | Interfaz de alarma |
| 42 | Monitor de E/S (Monitor de E/S) |

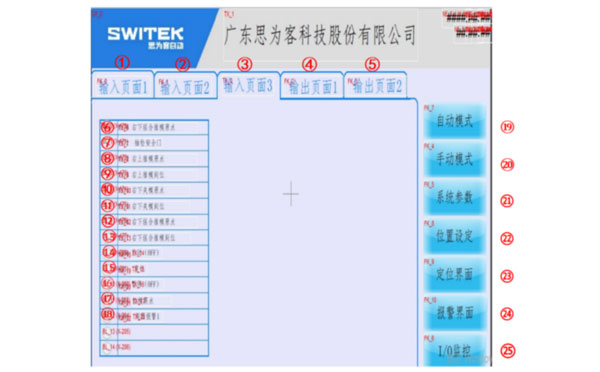

Página de entrada 3
| No. | Descripción |
|---|---|
| 1 | Página de entrada 1 (Pág. de entrada) 193 |
| 2 | Página de entrada 2 (Pág. de entrada) 194 |
| 3 | Página de entrada 3 (Pág. de entrada) 195 |
| 4 | Página de salida 1 (Pág. de salida) 196 |
| 5 | Página de salida 2 (Pág. de salida) 197 |
| 6 | Cilindro de sujeción del manguito superior derecho X170 Punto original 392 |
| 7 | Puerta de caja fuerte de muestreo X171 (puerta de control puntual X171) |
| 8 | Punto original del servo de empuje de manga superior derecha X172 (Molde de empuje de peine superior X172 R H) |
| 9 | Servo de empuje de manga superior derecha X173 (Molde de empuje de peine superior X173 R P) |
| 10 | X174 Cilindro de sujeción de manguito inferior derecho, punto original (X174 R Molde de peine inferior H) |
| 11 | Cilindro de sujeción de manguito inferior derecho X175 (Molde de peine inferior X175 R P) |
| 12 | X176 Servo de empuje de manguito combinado inferior derecho Punto original |
| 13 | Servo de empuje de manguito combinado inferior derecho X177 |
| 14 | X200 Inicio (APAGADO) |
| 15 | X201 Reinicio (APAGADO) 572 |
| 16 | X202 Pausa (Reiniciar [OFF]) |
| 17 | Sensor de marca de punto de inicio de extracción de manguito X203 (sensor de molde de extracción) 747 |
| 20 | Alarma 752 del servo 1 X204 |
| 21 | Modo automático (Auto) |
| 22 | Modo manual (Manual) |
| 23 | Parámetros del sistema (Sys Params) |
| 24 | Ajuste de posición (Pos Set) |
| 25 | Interfaz de posición (Interfaz Pos) |
| 26 | Interfaz de alarma |
| 27 | Monitor de E/S (Monitor de E/S) |
